Kirjoittaja Aihe: Mittaus- ja merkitsemisvälineitä  (Luettu 47510 kertaa)

Poissa suburban

  • Viestejä: 528
Mittaus- ja merkitsemisvälineitä
« : 03-12-2007, 21:12:29 »
Tänne työntömitat ja muut sellaset. Jos sillä voi mitata tai merkata niin laita se tänne. Aloitetaan työntömitalla. Lempinimiä
tönäri ja mauseri, mutta virallisesti työntömitta. Työntömitalla voi mitata ulko-, sisä- ja syvyysmittoja milleinä ja tuumina.
Tällä kuvan mitalla päästään 0,05mm tarkkuuteen. Tuumapuolen käytöstä ei sitten ainakaan mulla mitään hajua, mutta sitä en
onnekseni tarvitsekaan.
« Viimeksi muokattu: 05-12-2007, 21:01:13 kirjoittanut suburban »

Poissa suburban

  • Viestejä: 528
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #1 : 03-12-2007, 21:16:17 »
Sitten laitetaan harppi. Kuten kaikki tiedämme harpilla tehdään ympyröitä, mutta sillä voi tehdä paljon muutakin. Esim. viivaimen,
harpin ja kynän yhteistyöllä voi helposti piirtää suorankulman. Kuvan harppi on tarkoitettu lähinnä metallien merkkaukseen, mutta
sitä voi käyttää mihin vaan naarmuuntuvaan materiaaliin.
« Viimeksi muokattu: 03-12-2007, 21:41:06 kirjoittanut suburban »

Poissa suburban

  • Viestejä: 528
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #2 : 03-12-2007, 21:16:49 »
Länkiharppi. Tämä väline on kätevä sorvatessa. Sillä voi helposti verrata mallikappaleen ja sorvattavan kappaleen paksuuksia
keskenään.
« Viimeksi muokattu: 03-12-2007, 21:46:49 kirjoittanut suburban »

Poissa suburban

  • Viestejä: 528
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #3 : 05-12-2007, 21:04:33 »
Jepujee! Laitetaan muutama harppi lisää. Pienempi on nollaharppi. Kummassakin on varustuksena tollanen tussille tai musteelle
tarkoitettu piirtokärki.

Poissa suburban

  • Viestejä: 528
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #4 : 05-12-2007, 21:13:42 »
Nyt on vuorossa omavalmiste. Kiinteä länkiharpin tapainen vehje. Tällä voi kokeilla kappaleen paksuutta sorvin pyöriessä.
Kärjet pyöristetty jolloin ne eivät takertele puuhun sovitettaessa. Tällaisia voisi olla sellanen n.20 kpl setti 5 mm portailla.
Nopeuttaa hommaa kun ei tarvitse pysäytellä sorvia ja länkiharpin/työntömitan jatkuvalta säätämiseltä vältytään.

Poissa Pekka Huhta

  • Ylläpito
  • Viestejä: 3 829
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #5 : 05-12-2007, 23:16:09 »
Tämä on muuten justiinsa se tapa jolla tietopankkia piti kartuttaa, suuri kiitos siitä.

Jatkan muutamalla melkein itsestäänselvällä rakkineella.

Suorakulmia on eri sorttisia, perustyökaluun on keksitty monta eri variaatiota. Ilman ei kuitankaan voi olla.

Ylhäällä on ruåtsalainen vinkkeli. Nerokas kapine sillä että siinä on kuulalukittuva kulma ja sen voi väätnää 45 tai 135 asteen vinkkeliin. Vaikka vanhat on rakkahia niin tuo toiminto kyllä on aidosti hyödyllinen.

Sen alla on neljä eri aikakausien vinkkeliä malliksi.

Pekka
Puutyöneuvoja ja propagandaa - http://www.sihistin.fi

Poissa Pekka Huhta

  • Ylläpito
  • Viestejä: 3 829
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #6 : 05-12-2007, 23:55:00 »
Jatketaan kääntökulmaimilla. Noillahan siirretään merkit kaikille 90 tai 45 asteesta poikkeaville kulmille. <itse tykkään että ilman on ihan mahdoton olla, sen paremmin kattoikkunan paneloinnin vinkkeli kun lohenpyrstötkään ei onnistu ilman.

Pekka
Puutyöneuvoja ja propagandaa - http://www.sihistin.fi

Poissa Pekka Huhta

  • Ylläpito
  • Viestejä: 3 829
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #7 : 06-12-2007, 00:11:49 »

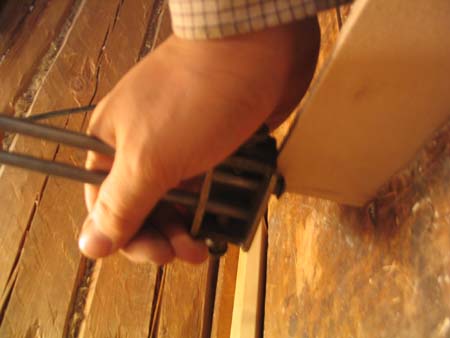

Pari suuntaispiirrintä. Ensin veitsimallinen laitos, joka tekee jälkeä viiltämällä.

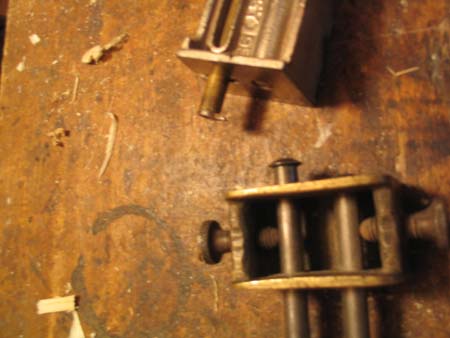

Toiseksi käytössä rissamallinen suuntaispiirrin.

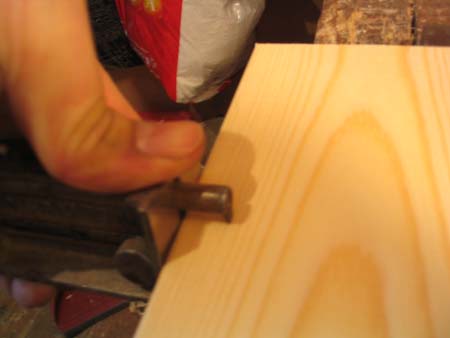

Molemmat suuntaispiirtimet ovat käteviä, kumpikin omaan käyttöönsä. Ylempi leikkaava malli toimii kovillekin puille hyvin ja jättää hyvän jäljen. Tosin esim. männyssä sen terä tahtoo vähän hakea syitä myöten ja jos terä ei ole terävä niin se voi hiukan repiä esim. vanerin poikkisyyhyn. Alempi ei paina kunnon jälkeä kovaan puuhun, mutta pyörivä rissa tekee kauniin jäljen poikkisyyhynkin eikä se lähde kulkeutumaan männyn puunsyitä pitkin.


Kotimaiset käsin tehdyt mallit oimivat pääosin ensimmäisen mallin mukaisesti, rissamalli on keksitty vasta varsin myöhään (kulkeutuakseen meikäläiseen työperinteeseen). Sekä vahnat puiset että uudemmat metalliset toimivat samalla menetelmällä.

Viimeisessä kuvassa on kotimainen ittetehty harppi ja suuntaispiirrin.

Pekka

Pekka
Puutyöneuvoja ja propagandaa - http://www.sihistin.fi

Poissa jope

  • Viestejä: 2 842
  • Palvelemme vain jonotusnumerolla (jos silläkään)..
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #8 : 23-12-2007, 02:06:29 »
Tässä paras keksintö heti pyörän jälkeen eli merkintämitta. Vielä kun saisi jostakin sen viis tai kuusimetrisen version. Tämä vehje on harvinaisuudestaan huolimatta sisustustöissä ehtaa onnea. :)
Naiset on monta hyvää viinamiestä pilannut...

Poissa amis

  • Viestejä: 83
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #9 : 23-12-2007, 13:10:22 »
Suorakulmiin palatakseni, levymiehen suorakulma:


Poissa mattik

  • Viestejä: 373
  • "luojani, minähän olen vesiselvä, mutta missä"
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #10 : 23-12-2007, 15:27:29 »
joka paikan suorakulma
suorakulmaisen kolmion kateettien neliöiden summa on hypotenuusan neliö.
ainoa kaava jota olen koulun matematiikasta tarvinnut oikeassa elämässä.
jouluisin terveisin matti
deng xiaoping: on sama onko kissa valkoinen vai musta, kunhan pyydystää hiiriä.

Poissa Tomi Jusenius

  • Viestejä: 1 222
  • Kelpaa se mulle
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #11 : 23-12-2007, 15:59:22 »
Tässä paras keksintö heti pyörän jälkeen eli merkintämitta.

Onkohan kyseessä samakapine kuin talstabil?

Kovasti ainakin saman näköinen.

Ite käyttänyt kanssa kaluste ja kyprokki hommissa just ton merkkausterän vuoksi.

Kyprokin katkaisussa, tuo mitan oma terä riittää siihen, mut se kans sit tylsyy aika nopeasti.

Talstabilissa on vaihdetta/käännettävä tuo mitan alapuolinen merkkuu terä, onko tossa samoiten?

tomi
Aikaisempi käyttäjätunnus Toopeli

Poissa amis

  • Viestejä: 83
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #12 : 23-12-2007, 16:55:50 »
joka paikan suorakulma
suorakulmaisen kolmion kateettien neliöiden summa on hypotenuusan neliö.
ainoa kaava jota olen koulun matematiikasta tarvinnut oikeassa elämässä.
jouluisin terveisin matti


Vielä helpompi on muistaa luvut 3, 4 ja 5, eli kateettien pituudet on 3 ja 4 ja hypotenuusan 5 :) Ois kyllä paljon hyötyä jos muistas noi kaikki trigonometriat sun muut, mutta ainakin oma pää on sen verran harva ettei noi kaavat pysy muistissa :)

Poissa jope

  • Viestejä: 2 842
  • Palvelemme vain jonotusnumerolla (jos silläkään)..
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #13 : 24-12-2007, 00:37:51 »
Tuota 3-4-5:ta kutsutaan rakennuksilla kirvesmiehen kolmioksi. Tosiaan tuo kateettien suhde hypotetuusaan on itelläkin pii-är-toiseen ohella ainuita kaavoja joita on tarvinnut tosielämässä. Tai no tarkemmin ajateltuna onhan niitä muitakin kuten virta x jännite=teho. Kätevä sääntö kun miettii sulakkeiden riittävyyttä.
 Muitakin varmaan olisi kun osaisi hyvin käyttää niin osaisi soveltaa. Prosentti laskuje hallitsemisesta ois kanssa jonkinverran hyötyä.

 Talstabil lienee sama vehje. Oiskohan talmeter merkki ja stabil mallitunnus? Tallmeterissä tosiaan on käännettävä merkkausterä jonka häntäosaa voi käyttää välimittauksissa. Kuningasvehje siinä(kin)  hommassa. Ruåttinpoika on tehnyt hyvän oivalluksen. En olekaan koskaan pohtinut sen läpyskän vaihdettavuutta. Olisikin hyvä jos siihen saisi varaosia ja vaihdettua. Oon vaan yrittänyt suojella vehjettä kovalta käytöltä ettei se piikki tosiaan tylstyisi. :)


Naiset on monta hyvää viinamiestä pilannut...

Poissa Puuhaguru

  • Viestejä: 229
Re: Mittaus- ja merkitsemisvälineitä
« Vastaus #14 : 24-12-2007, 00:54:57 »
Suorakulman kaavan olen lähettänyt tuonne exhel taulukkona.... katoppa.

http://www.kotiverstas.com/keskustelu/index.php?action=dlattach;topic=123.0;id=62
